水压试验堵阀（SD61Y）结构特点

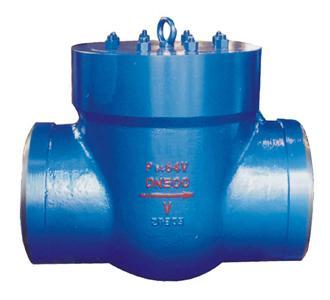

水压试验堵阀（SD61Y）
阀门品牌：奇众阀门
阀门类型：SD61Y
压力环境：2.5-32.0MPaP55100VP57100V等高温高压
商品材质：碳钢(WCB,A105),铬钼钢（WC6,WC9，F22,F91）等特列资料
衔接方法：焊接
公称通径：50~1000mm
习惯介质:水，蒸汽等
水压试验堵阀（SD61Y）用作： http://www.shqzv.com/news/182.html
设备在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上，作为进行水压试验进的阻隔设备。选用无传动设备方法，水压后撤除内部堵板，装入导流套，作为管道运用，下次水压时可再装入堵板。
水压试验堵阀（SD61Y）构造特色
1、阀门压力等级按等于或高于规划压力和规划温度选取。
2、阀门按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等有关规范规划、选材、制作、查验及检验。
3、本阀无传动设备。
4、选用压力自紧式密封构造和螺栓衔接阀盖构造两种方法，两头支管为焊接衔接。
5、选用平面O型圈密封，阀座选用不锈钢堆焊而成。
6、对选用无传动设备方法，水压试验时装入堵板，水压试验后取出堵板能够进行屡次水压试验。
7、堵板密封可通过调理支撑板上端的调理螺钉进行调理，以到达密封意图。
水压试验堵阀（SD61Y）设备说明
1、阀门设备必须按阀体打针箭头方向进行设备，对选用无传滚动设备方法，水压试验后取出堵板，O型密封圈应妥善保留。
2、水压试验水温为20-70℃。
3、阀门与管道选用对口焊接时，阀体进出口与接收口径应获得共同。若阀门接口管道资料不相容，则需焊接过渡段。
