圆管等离子切割机 方管相贯线切割设备

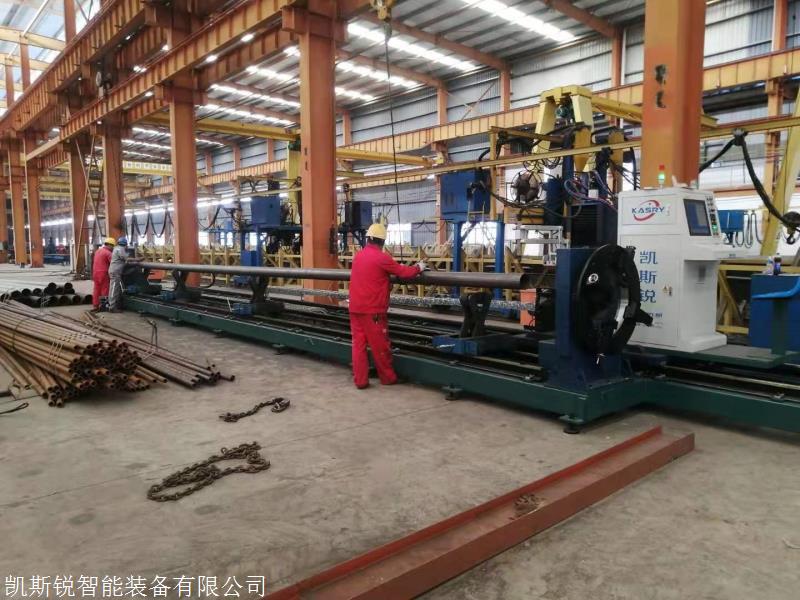

KR-XF相贯线切割机是我们公司的一款切割圆管和方管的相贯线切割机，我们称为八轴相贯线切割机,为什么叫做八轴相贯线切割机呢?因为他由八个轴组成的,每个轴都采用日本松下的伺服电机,运行平稳,切割精度高。

　　两个卡盘旋转轴，1个主卡盘1个副卡盘,这两个轴的功能就是加紧管材，副卡盘还起到调节方管水平的功能，切割方管时我们才会用得到副卡盘调节水平,切割圆管时副卡盘不会使用,而是割枪跳到两个卡盘的中间进行切割，托架来进行调节水平和支撑圆管管材。这两个轴使用的是3000w的伺服电机

　　管材推进轴，这个轴的的作用就是切割方管时将管材向前推进，切割圆管时这个轴也是不参与联动的，这个轴和主卡盘旋转轴放在了1个小车上,他使用的也是3000W伺服电机。小车的轴向移动轴，他的是带动整个切割站进行轴向运动，采用750w伺服电机，保证工件的切割长度。

　　其次是径向移动轴，他主要是为了切割方管时所使用的一个轴,他可以径向移动，对方管进行截断切割,开槽,孔等切割，使用750W伺服电机。 然后就是放制割枪的地方,割枪升降轴，这个就是调节割枪和管材的距离的,使用400W伺服电机。割枪径向摆动轴和割枪轴向摆动轴，这两个轴的主要目的就是为了实现对管材进行坡口切割，切割方管时只可以端部坡口，不能主体坡口，圆管都可以实现坡口切割，我们配备的有两种切割方式，等离子和火焰，等离子切角度可达到正负45度,焰端部坡口切割角度可以达到60度,主管开孔角度可以达到55度,这两个都是采用400W的伺服电机。我们使用的航空铝材质的机械臂,耐磨耐高压,运行平稳晃动轻。还采用整体底盘的设备,方便运输,方便调节水平,轨道铺放固定在上面，出厂前全部调节完成，1节底盘4米,到现场直接拼接就好。
