电动笼式调节阀|电动平衡式调节阀

一、电动平衡笼式调节阀 概述

电动笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，配用PS系列或者3810系列电动执行机构，流道呈S流线型，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。电动笼式调节阀具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

电动平衡笼式调节阀KHCB不平衡力和不平衡力距计算
   流体通过调节阀时，受流体作用力影响，产生使阀芯上下移动的轴向力或使阀芯旋转的切向力。对于直行程的调节阀，轴向力影响信号与位移的关系，这一轴向力称为不平衡力，以ft（任意位置时），Ft（关闭位置时）表示。对角位移的调节阀，如蝶阀、偏心旋转阀等，影响其角位移的切向合力矩称为不平衡力矩，以M表示。组合式调节阀
中文名组合式调节阀特点机械传动机构效率高主要性能叶片轴的zui大允许扭矩为35NM应用石油、化工、冶金
自力式调节阀，该阀适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀关闭。
V230D01D03自力式压力、压差组合阀，由控制阀门、两个执行器和两个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压力或压差控制。按优先动作原理工作，不能同时控制两个参数。
主要特点如下：
1、  具有压力平衡功能，灵敏度高
2、  低噪音，性能可靠，免于维护
3、  采用标准模块化设计
4、  通过组合件，可以进行多项组合控制
二、V230D01D03自力式压力压差组合调节阀 主要参数
 阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150）
主要特点如下：
1、具有压力平衡功能，灵敏度高。
2、低噪音，性能可靠，免于维护。
3、采用标准模块化设计。
4、通过组合件，可以进行多项组合控制。
1特点2主要性能3应用
组合式调节阀系列采用模块化设计，通过组合件可组合成多种组合型自力式调节阀。自力式压力-差压组合阀、自力式流量-温度组合阀、自力式流量-压力组合阀等系列。可用于非腐蚀性的液体、气体和蒸汽介质的各种参数按优先动作原理来控制参数。
组合式调节阀特点
1、机械传动机构效率高，通风阻力小。
2、关闭力矩大（可提高25-30℅），可靠性高，并延长执行器的寿命。
3、连杆间隙可调，单体阀叶片开闭*性好。
4、叶片受力均匀、无变形，关闭更加严密、平整，泄漏量更低。
5、整体寿命延长，维修次数大大减少。
组合式调节阀主要性能
1、组合式风阀的使用温度、泄漏量、流量特性、允许静压等性能指标由所选用的单体阀所决定。
2、叶片轴的zui大允许扭矩为35NM。
3、组合式风阀的规格尺寸由用户提出要求，我公司负责按实地情况和要求进行单独设计。
4、组合式风阀的有效通风面积为80℅。
5、驱动方式：手动、电动、气动等。
6、安装方式：水平安装或立式安装（视现场情况而定）。
组合式调节阀应用
石油、化工、冶金、轻工、城市供暖、医药等工业自动化控制系统。
   影响不平衡力（矩）的因素很多，主要是阀的结构型式、压差、流向因素。阀的结构型式中又包括阀的类型、节流形式、阀芯（塞）形状、阀芯正装或反装、阀杆直径与阀座直径大小等关系。
   从表3－1中工作状态中，可以非常直观地看出对单座式调节阀，阀芯正装，流开型，阀关闭时的阀芯所受的不平衡力Ft其它阀的不平衡力（距）的推导道理一样，是一个简单的受力计算。常见的阀计算公式汇。

电动平衡笼式调节阀输出力定义及计算
        首先我们引入几个符号：ft表示任意开度的不平衡力；Ft表示阀关闭时的不平衡力；“-”表示不平衡力的作用方向是将阀芯顶开的；“+”表示不平衡力的作用方向是将阀芯压闭的。
    过去的定义是：执行机构用来克服不平衡力的力。这个定义有两个问题：①调节阀任意开度都存在着不平衡力ft，这样，执行机构任意开度都有输出力克服Ft，使阀信号压力与开度一一对应，ft变化不影响阀位。实际并非如此，只有带定位器时才有这种功能。②克服“+”、“-”ft问题没有区分，造成混为一体的模糊概念，导致计算错误。表现在现场时，就是有的阀关不死或打不开。
    我们知道，“-” Ft对阀芯产生顶开趋势，所需执行机构的输出力应该是克服它顶开，并保证阀密封的力；“+” Ft对阀芯产生压闭趋势，所需输出力应该是保证阀启动并能走*行程的力。于是，我们得出输出力的正确定义为：阀处关闭位置时，执行机构具有克服“—” Ft，以保证阀的密封，克服“+” Ft，以保证阀正常启动并能走*行程的力，这种力称为执行机构输出力，以F表示。

电动平衡笼式调节阀KHCB工作原理

电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏.阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广.阀芯导向面积大,抗振性好.笼式单座调节阀：是采用自动对中的卡入式阀座。传统式调节阀之阀座是靠螺纹锁死在阀体上，设计复杂而且维修更换十分困难。笼式系列调节阀之阀座采用无螺纹连接，阀座的固定力是通过阀盖、阀座固定笼施加的轴向推力，装配时即可自对中心，保证阀芯阀座同心度，因此更换起来轻而易举而又精确无比。阀座固定笼又可导引流道，缓冲流体压力，保护阀体不受流体冲蚀、闪蒸和空化的破坏，同时又可降低噪音、它可使维护简易、快速和低成本，使用寿命显著提高。

笼式单座调节阀系列技术*，性能。在高品质、高性能、低重量及易保养等方面均令人赞叹，而同时又兼备单座阀和套筒阀的优点，具有调节、切断、切断压差大、泄漏小等全部功能。

电动平衡笼式调节阀的应用前景

 随着电子产品不断进步，尤其是可靠性的进一步提高，使得九十年代国外电动执行机构产生了质的飞跃，其突出的表现是：

①可靠性*，可以在5-10年内免维修；

②重量大幅度下降，比老式的DKZ、DKJ的电动执行机构轻70％～80％；

③外观也得到了*的改善；

④性能提高、调整简化、使用更加方便、简单。

 值得一提的是，国内的执行机构与之差距太大，仍处于六七十年代的水平。正由于电动执行机构的可靠性得到了根本上的解决，配上高可靠性的全功能超轻型调节阀，使得调节阀成为了真正意义上的第二代产品，到下世纪初，这种高可靠性电子式全功能超轻型调节阀必将逐步取代传统的“气动阀+电气阀门定位器+气源”的组合方式。除上述高可靠、全功能、超轻型的特点外，还将带来如下好处：

（1） 用电源既方便又节约，省去了建立气源站的一系列费用；

（2） 用“气动阀+电气阀门定位器+气源”的复杂方式，它不只是增加了费用，反而带来了可靠性的下降（环节越多，可靠性差的因素增加）；

 （3） 从经济性上看，除省去气源站的费用外，还省去电气阀门定位器的费用：现在一台好的进口的电气阀门定位器，通常在5000～6000元以上，更好的在8000～10000的价位上，而这个价位基本上可购回上述高可靠的电子式执行机构；

  （4） 环节减少了，相应减少了维修工作量。

电动平衡笼式调节阀主要零件材料

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304

本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

三、主要技术参数

公称通径mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv	直线型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力（MPa）		0.6,1.6， 2.5， 4.0， 6.4
行程（mm）		10										16		25		40			60			100
流量特性		直线						直线，等百分比，快开
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通单座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-201										PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-08 381LXA-08										381LSA-20		381LSB-30		381LSB- 50			381LSC-65			381LSC-99
	防爆型	381LXA-20												381LXB-30		381LXB- 50

注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

四、电动平衡笼式调节阀 执行机构主要技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）  输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）  输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

五、电动平衡笼式调节阀性能指标

基本误差％			配3810L±2.5； 带定位器 ±1.0
回差％			配381L ±2.0； 配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级 小于阀的额定容量×10-4

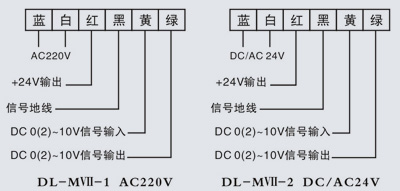

六、电动平衡笼式调节阀电气接线说明

输入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
输出：4~20mA反馈信号。
打开机壳即可看见如图示意。
执行机构外壳内有端子条用于电气接
线，选择适当的电源线与执行机构相连，建议使用Φ1.0（mm）2导线。

七、电动平衡笼式调节阀允许压差

公称通径（mm）		20				25	40		50	65	80	100	150		200	250	300
阀座直径（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

八、电动平衡笼式调节阀 外形尺寸

电动笼式调节阀外型尺寸图（配PS执行器）	电动笼式调节阀外型尺寸图（配381执行器）

公通径（mm）			20	25	40	50	65	80	100	150	200	250	300
L（mm）	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1（mm）			67	72	87	92	105	110	127	174	209	300	350
配PSL	H（mm）	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
		散热片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D（mm）		176									225
	重量（KG）		15	17	24	29	49	61	82	150	211	370	570
配381L	H（mm）	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
		散热片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D（mm）		225							310
	重量（KG）		23	24	39	44	64	76	97	203	264	418	618

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④电动平衡笼式调节阀使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的电动平衡笼式调节阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们申弘阀门的技术为您审核把关。产品所属调节阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
