【简单介绍】

ZRSL系列电动二级笼式调节阀304不锈钢减压阀高压减压阀执行标准YK43F氧气减压阀作用ZDLP电动调节阀技术参数ZAZF46-16C电动衬氟调节阀防爆型电DHSC电动笼式单座调节阀

【详细说明】

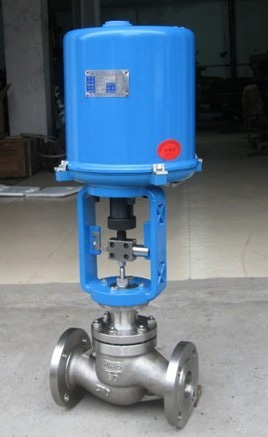

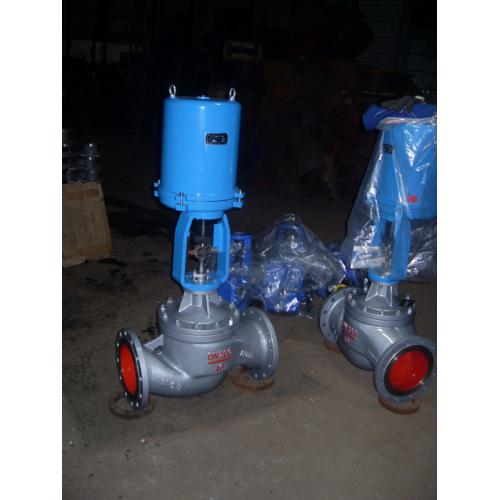

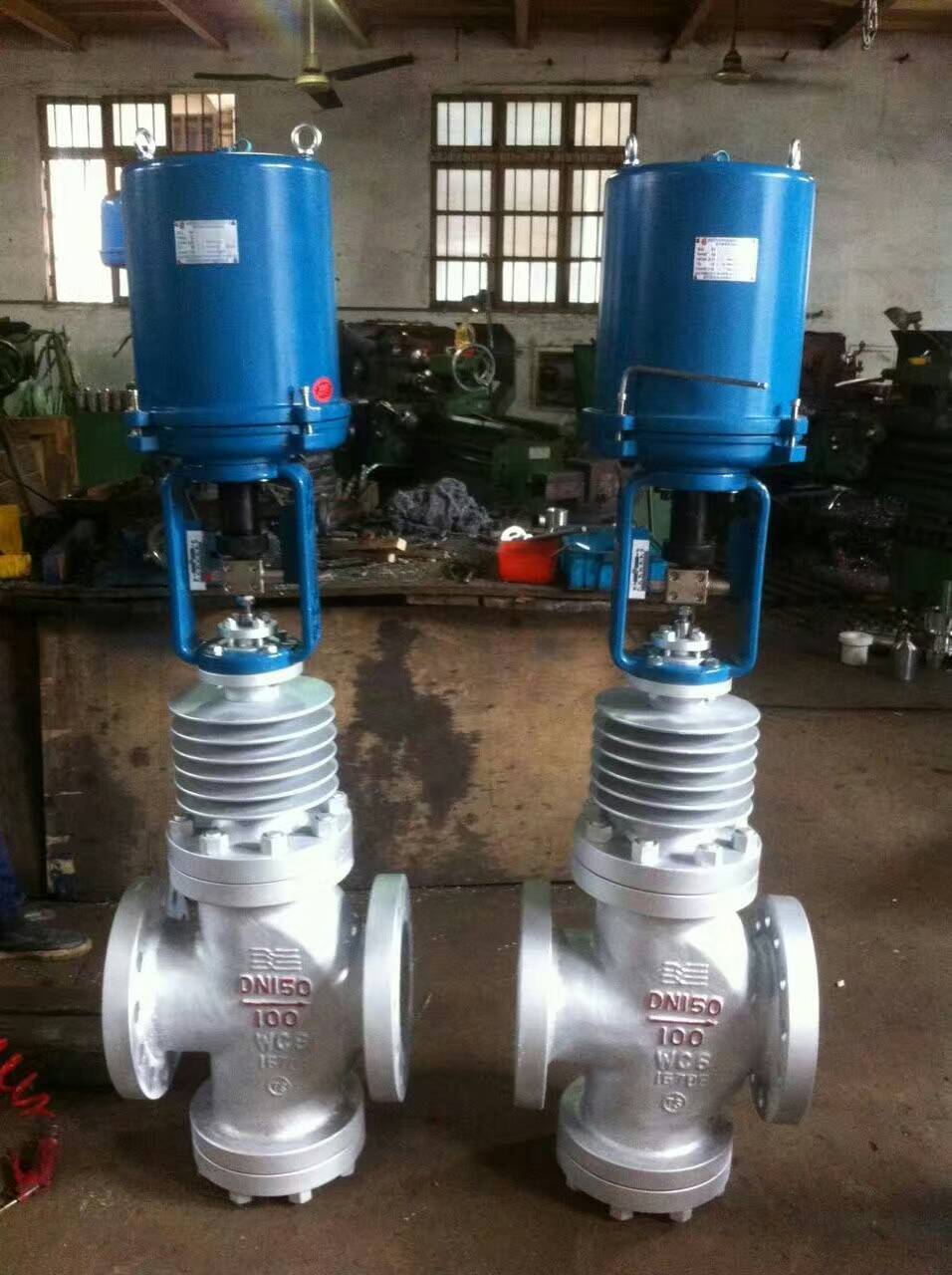

DHSC电动笼式单座调节阀产品说明

DHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI  Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。  组合式调节阀上海申弘阀门有限公司主营阀门有:减压阀(组合式减压阀,可调式减压阀,自力式减压阀
中文名组合式调节阀特点机械传动机构效率高主要性能叶片轴的最大允许扭矩为35NM应用石油、化工、冶金
自力式调节阀,该阀适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压差控制,当压差升高时,控制阀关闭。
V230D01D03自力式压力、压差组合阀,由控制阀门、两个执行器和两个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压力或压差控制。按优先动作原理工作,不能同时控制两个参数。
主要特点如下:
1、  具有压力平衡功能,灵敏度高
2、  低噪音,性能可靠,免于维护
3、  采用标准模块化设计
4、  通过组合件,可以进行多项组合控制
二、V230D01D03自力式压力压差组合调节阀 主要参数
 阀体
公称通径:DN15、20、25、32、40、50、65、80、100、125、150mm
公称压力:PN1.6、4.0MPa
法兰标准:ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料:硬密封--不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封--不锈钢镶嵌橡胶圈
压力平衡:不锈钢波纹管(DN15~125)、平衡膜片(DN150)
主要特点如下:
1、具有压力平衡功能,灵敏度高。
2、低噪音,性能可靠,免于维护。
3、采用标准模块化设计。
4、通过组合件,可以进行多项组合控制。
1特点2主要性能3应用
组合式调节阀系列采用模块化设计,通过组合件可组合成多种组合型自力式调节阀。自力式压力-差压组合阀、自力式流量-温度组合阀、自力式流量-压力组合阀等系列。可用于非腐蚀性的液体、气体和蒸汽介质的各种参数按优先动作原理来控制参数。
组合式调节阀特点
1、机械传动机构效率高,通风阻力小。
2、关闭力矩大(可提高25-30℅),可靠性高,并延长执行器的寿命。
3、连杆间隙可调,单体阀叶片开闭一致性好。
4、叶片受力均匀、无变形,关闭更加严密、平整,泄漏量更低。
5、整体寿命延长,维修次数大大减少。
组合式调节阀主要性能
1、组合式风阀的使用温度、泄漏量、流量特性、允许静压等性能指标由所选用的单体阀所决定。
2、叶片轴的最大允许扭矩为35NM。
3、组合式风阀的规格尺寸由用户提出要求,我公司负责按实地情况和要求进行单独设计。
4、组合式风阀的有效通风面积为80℅。
5、驱动方式:手动、电动、气动等。
6、安装方式:水平安装或立式安装(视现场情况而定)。
组合式调节阀应用
石油、化工、冶金、轻工、城市供暖、医药等工业自动化控制系统。

  DHSC电动笼式单座调节阀故障排除方法

 单座电动调节阀工作性能的好坏会直接影响整个调节系统的工作质量。由于单座电动调节阀在现场是与被调介质直接接触的,工作环境十分恶劣,因此容易产生各种故障。在生产过程中,除了随时排除这些故障外,还必须进行经常性的维护和定期检修。尤其是对使用环境特别恶劣的调节阀,更应重视维护和定期检修。不同形式的单座电动调节阀,其故障及其产生原因是不一样的。

    故障一:执行器不动作,但控制模块电源和信号灯均亮。

    处理方法:检查电源电压是否正确;电动机是否断线;十芯插头从端到各线终端是否断线;电动机、电位器、电容各接插头是否良好;用对比互换法判断控制模块是否良好。

    故障二: 执行器不动作, 电源灯亮而信号灯不亮。

    处理方法:检查输入信号极性等是否正确;用对比互换法判断控制模块是否良好。

    故障三: 调节系统参数整定不当导致执行器频繁振荡。

    处理方法:调节器的参数整定不合适,会引起系统产生不同程度的振荡。对于单回路调节系统,比例带过小,积分时间过短,微分时间和微分增益过大都可能产生系统振荡。可以通过系统整定的方法,合理的选择这些参数,使回路保持稳定速度。

    故障四:执行器电机发热迅速、震荡爬行、短时间内停止动作。

    处理方法: 用交流2V 电压档测控制模块输入端是否交流干扰动;检查信号线是否和电源线隔离;电位器及电位器配线是否良好;反馈组件动作是否正常。

    故障五:执行器动作呈步进、爬行现象、动作缓慢。

    处理方法: 检查操作器传来的信号动作时间是否正确。

    故障六:执行器位置反馈信号太大或太小。

    处理方法:检查“零位”和“行程”电位器调整是否正确;更换控制模块判断。

    故障七:加信号后执行器全开或全关,限位开关也不停。

    处理方法: 检查控制模块的功能选择开关是否在正确位置;“零位”和“行程”电位器调整是否正确;更换控制模块判断。

    故障八:执行器震荡、鸣叫。

    处理方法:主要是因为灵敏度调得太高,不灵敏区太小,过于灵敏,致使执行器小回路无法稳定而产生振荡,可逆时针微调灵敏度电位器降低灵敏度;流体压力变化太大,执行机构推力不足;调节阀选择大了、阀常在小开度工作。

    故障九:执行器动作不正常,但限位开关动作后电机不停止。

    处理方法:检查限位开关、限位开关配线是否有故障;更换控制模块判断。

    故障十:执行器皮带断。

    处理方法: 检查执行器内部传动部分是否损坏卡住;“零位”和“行程”电位器调整是否正确;限位开关是否正确。

    为避免电源线的干扰,单座电动调节阀信号线采用屏蔽电缆,并与电源线屏蔽;电源配线要有足够的容量以满足执行器额定电流及起动电流的要求;安装地线、连接电源及信号线时,应先切断电源以防触电;连接电源的接线端子,爬电距离及电气间隙应大于8mm;定期检查密封圈的老化问题,及时更换;维修时需断开电源后再开盖,严防短路 。



DHSC电动笼式单座调节阀调节功能


    顾名思义,调节阀的首要功能就是调节,其主要表现在五个方面:
    1) 流量特性
    流量特性是反映调节阀的开度与流量的变化关系,以适应不同的系统特性要求,如对流量调节系统反应速度快需对数特性;对温度调节系统反应速度慢,需直线流量特性。流量特性反映了调节阀的调节品质。
    2) 可调范围R
    可调范围反映调节阀可控制的流量范围,用R=Qmax:Qmin之比表示。R越大,调节流量的范围越宽,性能指标就越好。通常阀的R=30,好的阀,如V型球阀、全功能超轻型调节阀,R可达100~200。
    3) 小开度工作性能
    有些阀受到结构的限制,小开度工作性能差,产生启跳、振荡,R变得很小(即Qmin很大),如双座阀、衬胶蝶阀。好的阀小开度应有微调功能,即可满足很小流量的调节,且工作又要求十分平衡,这类阀如V型球阀、偏心旋转阀、全功能超轻型调节阀。
    4) 流量系数Kv
    流量系数表示通过流量的能力,同口径Kv值越大越好,尤其是球阀、蝶阀、全功能超轻型阀,它们的Kv值是单座阀、双座阀、套筒阀的2~3倍。
    5) 调节速度
    满足系统对阀动作的速度要求。

 型    式   直通单座铸造球型阀 DHSC电动笼式单座调节阀
公称通径   40、50、65、80、100、150、200mm
公称压力   ANSI 125、150、300、600
                      JIS l0、16、20、30、40K
                      PNl.6、4.0、6.4MPa
连接型式   法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
                     法兰标准:JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
                     焊接连接:嵌接焊SW(40~50mm)
                                       对接焊BW(65~200mm)
材    料   铸钢(ZG230-450)、铸不锈钢(ZG1Crl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、
                        ZGOOCr18Ni12Mo2Ti)、钛等
上 阀 盖   常温型(P):-17~+230℃
                     伸长Ⅰ型(EⅠ):  -45~-17℃   +230~+566℃
                     伸长Ⅱ型(EⅡ):-100~-45℃
                     伸长Ⅲ型(EⅢ):-196~-100℃
                     注:工作温度不准超过各种材料的允许范围。
压盖型式    螺栓压紧式
填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式    单座套筒式柱塞型阀芯
流量特性    等百分比特性(%CC)和线性特性(LCC)  (金属阀座0,参考图1

套筒形式        分离式套筒
材    料       不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、钛和耐腐蚀合金等    型    式        DKZ系列电动执行机构;361L系列电子式电动执行机构;SKZ系列电子式电动执行机构;
                                PSL系列电子式电动执行机构
输入信号        DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻
                                250Ω)
                                361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω)
                                SKZ执行机构:4~20mA·DC或1~5VDC
                                PSL执行机构:4~20mA·DC
电源电压        DKZ执行机构:220V,50Hz
                                361L执行机构:220V,50/60Hz
                                SKZ执行机构:单相控制220V·50Hz,
                                PSL执行机构:单相控制220V·50Hz;三相控制380V,50Hz
手动机构        DKZ执行机构:手轮;361L执行机构;离合式;SKZ执行机构:手轮;PSL执行机构:手轮

DHSC电动平衡笼式调节阀性    能

泄 漏 量       金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
回    差       配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构
                        为1%
基本误差        配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL
                        执行机构为±1%
                        注:采用标准的V型聚四氟乙烯填料

DHSC电动笼式单座调节阀Cv值和行程(%CC、LCC)



公称通径

40

50

65

80

100

150

200

阀座直径

Cv=
4.0

Cv=
6.3

25

Cv=
6.3

25

32

25

32

40

32

40

50

40

50

65

65

80

100

80

100

125

额定Cv值

4.0

6.3

12

6.3

12

21

12

21

30

21

30

50

30

50

85

85

125

200

125

200

310

额定行程

25

38

50

75

DHSC电动笼式单座调节阀法兰距

公称通径

A

ANSI 125FF PN1.6

ANSI 150 RF

JIS 10K FF RF

JIS 16K RF

ANSI 300 RF

JIS 20、30K RF

JIS 30K RF

ANSI 600 RF

JIS 40 RF

PN6.4

JIS 16K

沟槽型

嵌入型

JIS 20K

沟槽型

嵌入型

JIS 30K

沟槽型

嵌入型

JIS 40K

沟槽型

嵌入型

40

222

231

235

251

235

236

248

251

50

254

263

267

286

265

267

276

286

65

276

288

292

311

290

292

303

311

80

298

313

317

337

310

317

326

337

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610

公称通径

A

ANSI 150

RJ

ANSI 300

RJ

ANSI 600

RJ

ANSI 300

LG

ANSI 600

LG

ANSI 150

SW、BW

ANSI 150、600

SW、BW

40

235

248

251

244

248

251

251

50

267

283

289

276

283

286

286

65

289

308

314

302

308

311

311

80

311

333

340

327

333

337

337

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610

注:法兰距符合标准IEC534-3-1976。

DHSC电动笼式单座调节阀外形尺寸

公称通径

执行机构

H

ΦB

C

E

常温型

P

伸长Ⅰ型

EⅠ

伸长Ⅱ型

EⅡ

伸长Ⅲ型

EⅢ

40

DKZ-310

837

992

1117

1357



460

70

361LSA-20

556

721

836

1076

56

225

70

SKZ-310

837

992

1117

1357



460

70

PSL202

634

804

919

1184

/

/

70

50

DKZ-310

837

1007

1122

1362



460

80

361LSA-20

556

726

841

1081

56

225

80

SKZ-310

837

1007

1122

1362



460

80

PSL202

639

809

919

1184

/

/

80

65

DKZ-410

935

1115

1240

1490



460

88

361LSA-50

726

906

1031

1281

65

255

88

SKZ-410

935

1115

1240

1490



460

88

PSL204

674

844

997

1227

/

/

88

80

DKZ-410

940

1125

1260

1498



460

98

361LSA-50

731

916

1051

1286

65

255

98

SKZ-410

940

1125

1260

1495



460

98

PSL204

680

860

1010

1231

/

/

98

100

DKZ-410

970

1230

1270

1510



460

113

361LSA-50

761

1251

1341

1656

65

255

113

SKZ-410

970

1230

1270

1510



460

113

PSL204

707

907

1012

1247

/

/

113

150

DKZ-410

1096

1357

1562

1697



460

170

361LSA-50

886

1146

1351

1486

80

255

170

SKZ-410

1096

1357

1562

1697



460

170

PSL208

828

1063

1298

1443

/

/

170

200

DKZ-510

1311

1571

1801

1931



460

220

361LSA-99

1253

1513

1743

1873

90

310

220

SKZ-510

1311

1571

1801

1931



460

220

PSL208

963

1223

1453

1583

/

/

220

符合IEC534-1-1976标准。 调节阀的泄漏量符合ANSI Bl6.104标准。
产品符合GB/T4213-92、JB/T7387-94 。

型式:直通单座铸造球型阀
公称通径:20、25mm
公称压力ANSI 125、150、300、600
JIS l0、16、20、30、40K
PNl.6、4.0、6.4MPa

连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接:嵌接焊SW

材料:铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、
ZGOOCr18Ni12Mo2Ti)、钛等

上阀盖:常温型(P):-17~+230℃
伸长I型(EⅠ): -45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃
伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式:单座柱塞型阀芯
流量特性:金属阀座 等百分比特性(%CF)和线性特性(LCF),参考图1和图3
Cv值从0.04~14的高精度流量特性符合IEC534-1-1976标准

软 阀 座 等百分比特性(%TF)和线性特性(LTF),参考图2和图3
注:关于聚四氟乙烯阀座的工作温度和压差,请参考图5
材 料 不锈钢(1Crl8Ni9Ti、1Crl8Nil2Mo2Ti、17-4PH、9Crl8、316L)、不锈钢堆焊司太莱合
金、钛和耐腐蚀合金等
执行机构
型 式 DKZ系列电动执行机构;361L系列电子式电动执行机构;SKZ系列电子式电动执行机构;
PSL系列电子式电动执行机构
输入信号 DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻
250Ω)
361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω)
SKZ执行机构:4~20mA·DC、1-5V DC
PSL执行机构:4~20mA·DC
电源电压 DKZ执行机构:220V,50Hz
361L执行机构:220V,50/60Hz
SKZ执行机构:单相控制220V·50Hz
PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz
手动机构 DKZ执行机构:手轮;361L执行机构: 离合式;SKZ执行机构: 手轮;PSL执行机构: 手轮
阀作用型式 电关式或电开式
性 能
泄 漏 量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的10-7,符合ANSI B16.104-1976VI级
回 差 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构
为1%
基本误差 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL
执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

DHSC电动笼式单座调节阀Cv值和行程



阀芯型式

阀座和流量特性

额定行程

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

2.5

4.0

6.3

10

14

柱塞阀芯

金属阀座

等百分比(%CF)

14.3









线性(LF)

软阀座

等百分比(%TF)









线性(LTF)





公称通径

20

25


注:1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC-534-1-1976标准。

允许压差
ⅠDHSC电动笼式单座调节阀.配DKZ执行机构

执行机构

允许压差

额定Cv值

≤0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

DKZ-210

△P=PN

43

24

16

10

DKZ-310

△P=PN

ⅡDHSC电动笼式单座调节阀.配361L执行机构

执行机构

允许压差

额定Cv值

≤0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

361LSA-08

100

100

100

72

72

44

43

23.9

17.8

11


Ⅲ.配SKZ执行机构



执行机构

允许压差

额定Cv值

≤0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

SKZ-210

△P=PN

43

24

16

10

SKZ-310

△P=PN


Ⅳ.配PSL执行机构



执行机构

允许压差

额定Cv值

≤0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

PSL202

80

80

80

80

80

80

80

80

80

80

法兰距

公称通径

A

ANSI 125FF
ANSI 150RF
JIS 10K FFRF
PN1.6

JIS 16K
RF

ANSI 300RF
JIS 20K RF
JIS 30K RF
PN4.0

ANSI 600 RF
JIS 40K RF
PN6.4

ANSI
150
RJ

ANSI
300
RJ

ANSI
600
RJ

JIS 20K
沟槽型
嵌入型

JIS 30K
沟槽型
嵌入型

ANSI
300
LG

ANSI
600
SW、BW

20

184

190

194

206

206

206

198

208

203

206

25

184

193

197

210

197

210

210

198

212

206

210


注:法兰距IEC534-3-1976标准。



DHSC电动笼式单座调节阀外形尺寸

执行机构

H

фB

C

E

常温型
P

伸长Ⅰ型
EⅠ

伸长Ⅱ型
EⅡ

伸长Ⅲ型
EⅢ

DKZ-310

787

937

1097

1312

-

460

40

361LSA-08

506

656

816

1031

56

225

40

SKZ-310

787

937

1097

1312

-

460

40

PSL202

566

716

876

1091

-

-

40

订货须知:

一、①DHSC电动笼式单座调节阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④DHSC电动笼式单座调节阀使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的DHSC电动笼式单座调节阀型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们申弘阀门的技术为您审核把关。产品所属调节阀系列,感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。


留言框
感兴趣的产品: *
留言内容: *
您的姓名: *
您的单位: *
联系电话: *
常用邮箱: *
详细地址:
验证码: * =   请输入计算结果(填写阿拉伯数字),如:三加四=7


相关产品

产品搜索

请输入产品关键字:

减压阀|减压阀厂家

柱塞阀安装|柱塞阀选型

旋塞阀选旋塞阀报价

闸阀安装|闸阀厂家

截止阀|截止阀厂家

联系方式
地址:上海市青浦区金泽工业园区
邮编:201718
联系人:李贤
留言:在线留言
商铺:http://www.huajx.com/st34571/
| 商铺首页 | 公司档案 | 产品展示 | 最新供应 | 公司动态 | 询价留言 | 联系我们 | 会员管理 |
中国化工机械设备网 设计制作,未经允许翻录必究.Copyright(C) http://www.huajx.com, All rights reserved.
以上信息由企业自行提供,信息内容的真实性、准确性和合法性由相关企业负责,中国化工机械设备网对此不承担任何保证责任。
温馨提示:为规避购买风险,建议您在购买产品前务必确认供应商资质及产品质量。
二维码

扫一扫访问手机站
